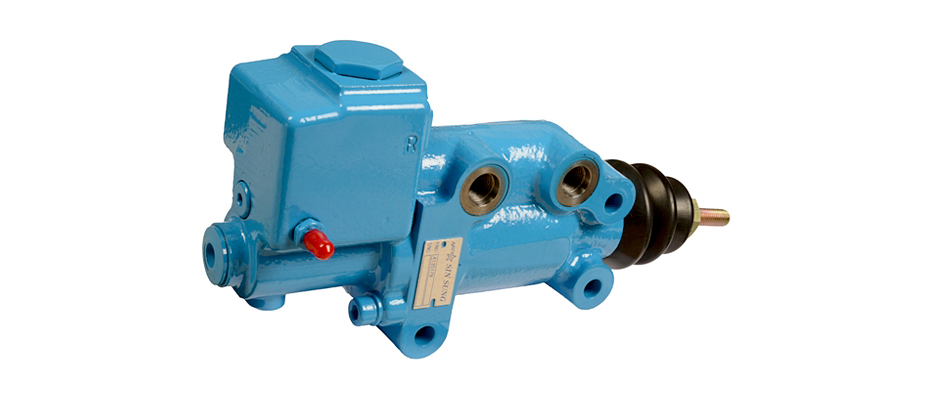

BOOSTER BRAKE VALVE
- Boosted Hydraulic Brake Actuator로서 Booster와 Master Cylinder 두 부분으로 구성된다.
Power 및 Manual mode 모두 가능하며 페달 작동은 Push 방식이다.
- Booster 방식 적용으로 Main System 압력의 저압화 가능
- Booster와 마스터 실린더 섹션으로 분리 : 이종 오일 사용 가능
- Booster Piston과 마스터 실린더 피스톤을 일체로 구성
- 급격한 브레이크 작동 방지 ; 내장된 Relief Valve로 압력 제한
Specifications
- Brake System Type : Hydraulic Boosted System
- Brake Valve Flow Rate : 3.8 ~ 4.9 l/min
- Brake Line Pressure : 80 bar
- Booster Pressure at Max. Brake Pressure : 40~45 bar
- Full Stroke : 32.5 mm
- Power Cylinder Fluid Displacement : 18 cc
- Brake Work Pressure : 83 bar
- Brake Work Force : 145 kgf at Work Pressure 83 bar
- Master Cylinder Fluid : Hydraulic Oil ISO VG 32 or Equivalent
- Reservoir Tank(보충오일) Type
